昆山J9集团焊接致力于MAG管路打底焊工艺并获得沉大突破
，利用MAG焊焊接时
，凭据选取焊接工艺参数的分歧
，熔滴过渡方式有短路过渡、大滴过渡和射流过渡三种。

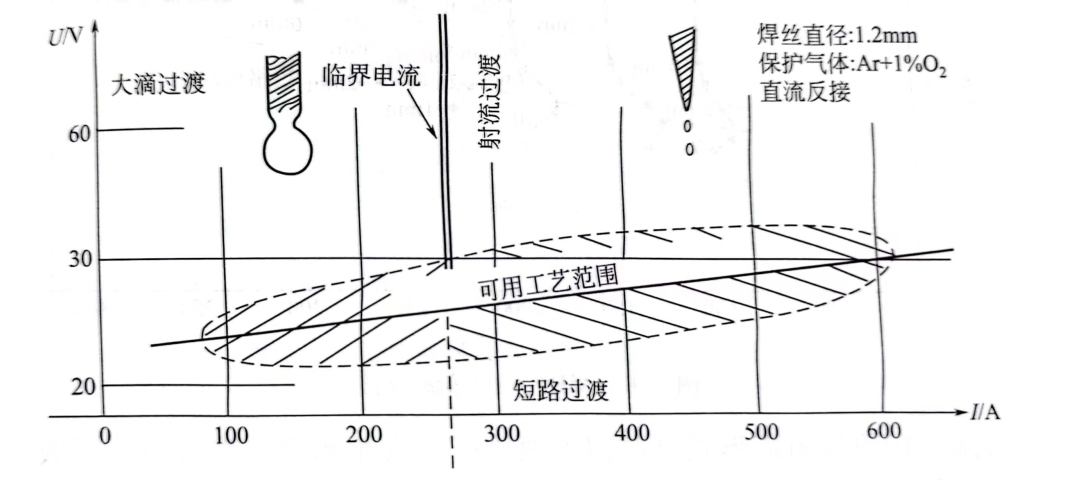

如图所示。

  J9集团焊接MAG焊的短路过渡与CO2短路过渡特点类似
，现实焊接出产中通常不用。大滴过渡的呈此刻电弧电压较高、焊接电流较幼的情况下。由于利用这种过渡工艺焊接的焊缝易出现熔合不良、未焊透、余高过大等缺点
，因而在现实焊接出产中通常也不用。MAG焊通常选取射流过渡进行焊接。

  利用MIG焊焊铝及铝合金时
，凭据选取焊接工艺参数的分歧
，熔滴过渡方式有短路过渡、大滴过渡、亚射流和射滴过渡四种

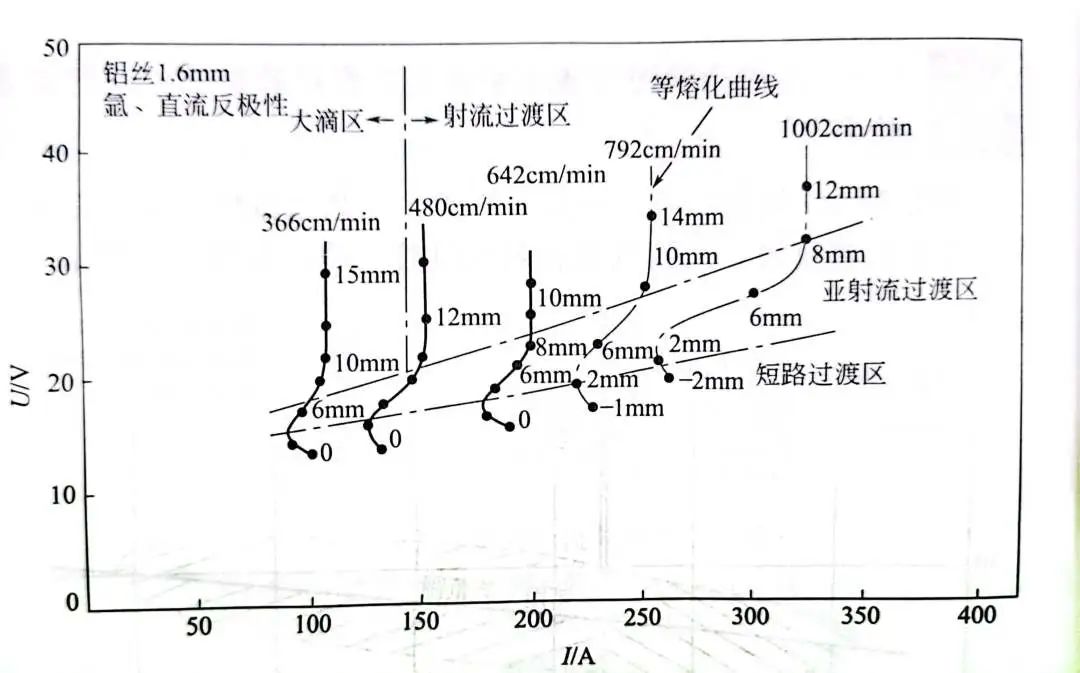

，如图所示。

  J9集团焊接MIG焊的短路过渡及大滴过渡的特点与MAG焊类似
，现实焊接出产中通常不用。亚射流过渡是介于短路过渡与射流过渡之间的一种过渡大局
，是铝及铝合金焊接中特有的一种熔滴过渡方式。它产生于弧长较短
，电弧电压较幼时。由于弧长较短
，尺寸藐幼的熔滴在即将以射滴大局过渡到熔池中时
，产生短路
，而后在电磁收缩力的作用下实现过渡。

  J9集团焊接利用亚射流过渡工艺进行焊接时
，电弧拥有很强的固有自调节作用
，选取等速送丝机配恒流个性的电源即可维持弧长不变。其利益是焊接过程不变、焊缝表形及熔深十吩旖均、可预防指状熔深。但由于其工艺领域很窄
，焊接电流与送丝速度匹配极度难题
，节造不当会导致回烧导电嘴或短路
，因而这种过渡大局在焊接出产中利用很少。MIG焊宽泛选取的熔滴过渡大局为射滴过渡。

  J9集团焊接MAG焊接工艺合用于直管和管件的多种大局的自动对接焊
，出格适合长管以及两端是管件大局的焊接
，是目前国际上唯一实现无间隙组对状态下的MAG单面焊双面成型工艺。
