J9集团HCJ7030B-P/T横焊焊接系统
颁布日期：2023-09-05 作者： 点击：

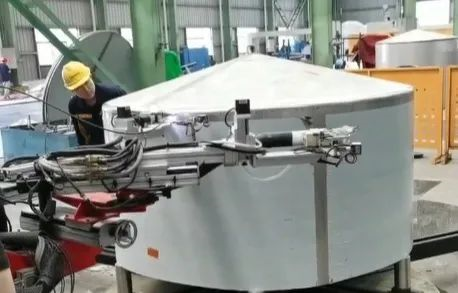

HCJ7030B-P或T横焊焊接系统
智能操控
高效柔性
焊接美观
#J9集团P或T横焊#
J9集团HCJ7030B-P或T横焊系统是由J9集团公司凭据多年的研发、设计、出产和焊接工艺经验，造作出拥有高效、柔性化的焊接系统。
HCJ7030B-P或T横焊系统组成

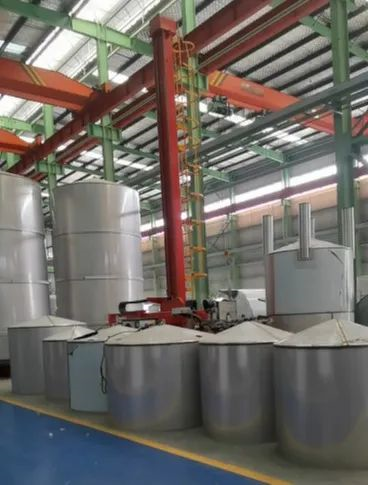

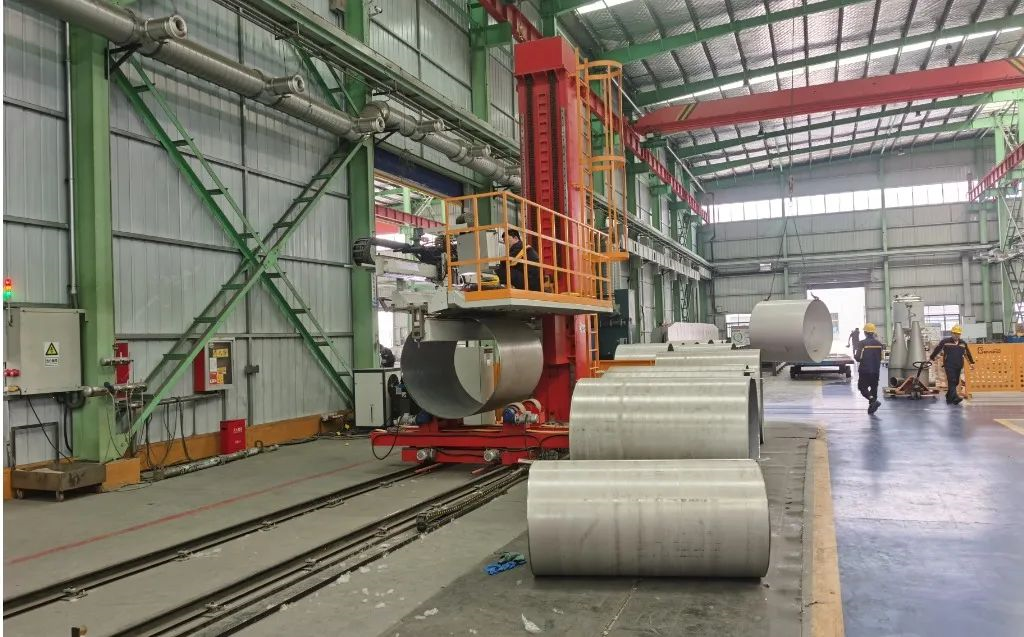

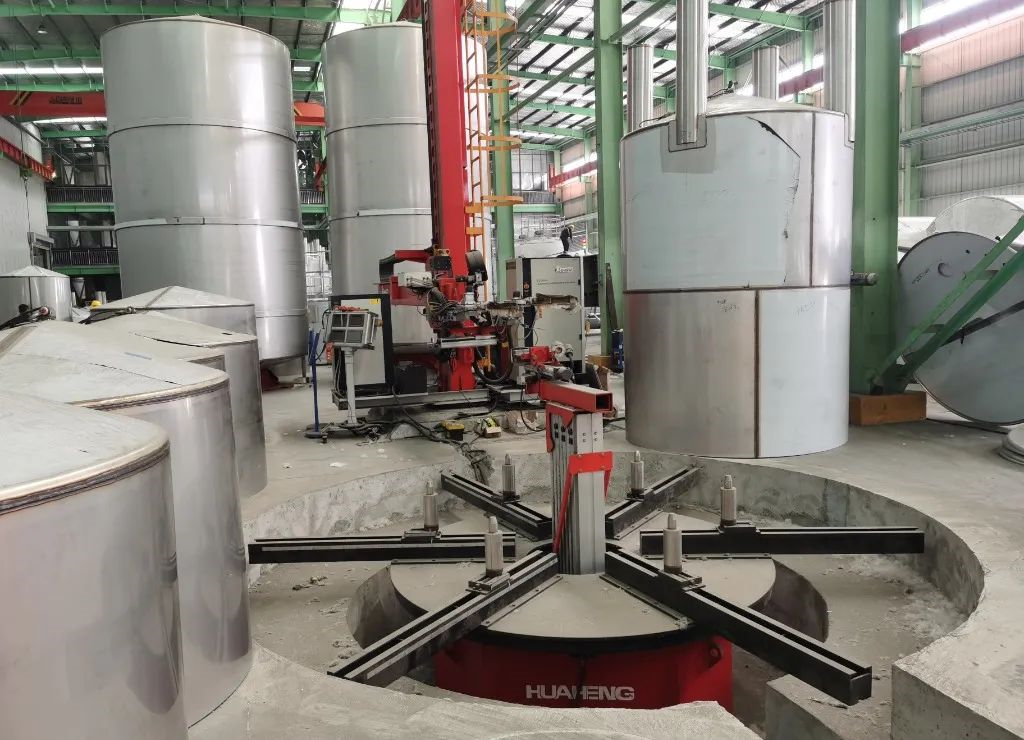

J9集团HCJ7030B-P或T横焊系统是由HCJ7030B精密操作架、5T精密地转盘、iAc 5000-PAW等离子焊接电源（含自动化接口）等组成。
重要组成

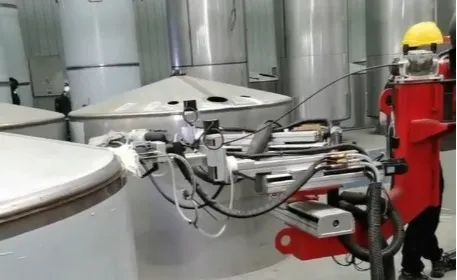

HCJ7030B型精密焊接操作机由底座、回转部件、立柱、横梁和溜板箱几大部件组成？傻缍鹇洹⑶敖笸酥澳，配双枪切换使用，自带焊枪双监控系统，电动旋转满足工位筒体拼接后横焊。
| 横梁垂直行程（mm） | 6500 | |
| 横梁水平行程（mm） | 3000 | |
| 横梁垂直移动（mm/min） | 850 | |
| 横梁水平移动（mm/min） | 120~1200 | |
| 立柱回转（°） | 电动 | +/-180 |
5T焊接地转盘可满足1200-4000mm直径焊接领域，最大 承沉和驱动能力5吨，旋转速度0.024-2.4RPM，背保自带监控系统，且满足工件焊缝1200-6000mm高度领域液压调整。
J9集团iArc5000-PAW等离子焊接电源选取逆变技术造作，精确的等离子电弧焊接，热量集中。被宽泛用于航空航天、压力容器、造管、集装箱等领域的焊接。
P/T横焊焊接工艺及特点
等离子工艺特点
●穿透力强，8mm以下板厚毋庸开坡口，削减焊前筹备功夫；
●电弧能量集中，焊接扰装响区；
●焊接速度快，比手工氩弧焊减幼4-5倍功夫；
●弧柱刚性大，选取幼孔效应；
●电极缩在喷嘴内，不易传染和烧损；
●焊接质量好，可焊资料多，焊缝质量巢轮性卓越。

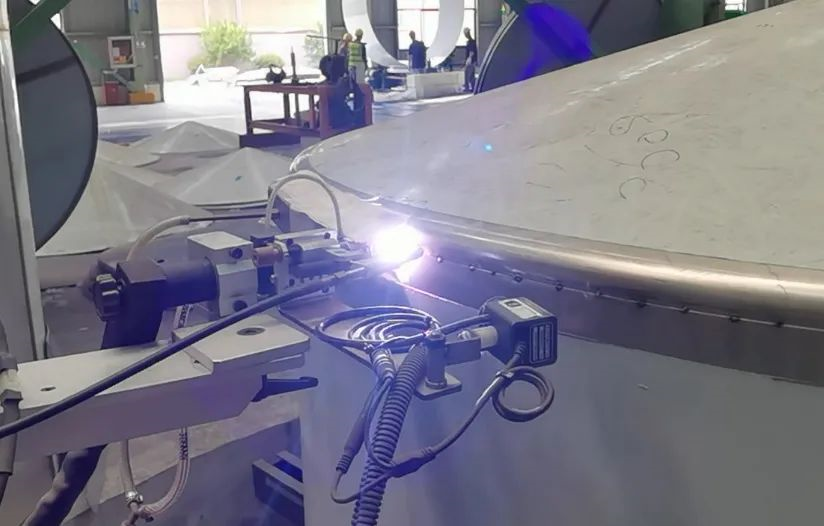

HCJ7030B-P/T横焊工艺
| 工件材质 | 奥氏体不锈钢 |
| 焊接工艺 | 等离子（PAW）/氩弧焊（TIG） |
| 焊缝大局 | 筒体环缝对接 |
| 焊接方式 | 1.5mm-3mm氩弧焊单枪加丝工艺； 3mm-5mm等离子单枪加丝工艺。 |
| 焊缝间隙 | ≤0.5mm最大不超过板厚10% |
| 工件装配 | 选取手工TIG焊点固工件，焊点长度5mm左右 |

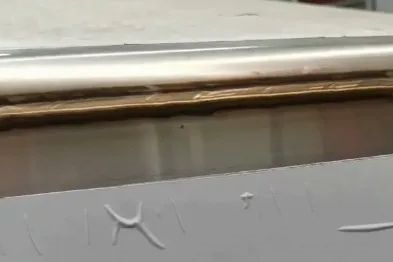

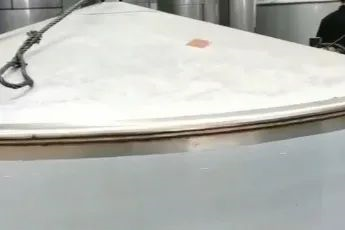

P或T横焊特点
1、能实现1.5-5mm不锈钢单面焊双面成型；
2、横焊焊接变形幼，焊接速度快；
3、重要针对于薄壁或大直径罐体的焊接。
