J9集团焊接是中国最早从事焊接自动化设备开发、造作的国度级高新技术企业。焊接时，我们城市遇到好多管管对接焊，以及一些要求实现单面焊双面成型的焊接操作要求，然而单面焊双面成型技术是焊条电弧焊难度较大的一种操作技巧，只有纯熟把握这项技巧能力确保焊缝的内表质量都合格。

首先坡口大局及组装要求如图1所示:

通常坡口为60°V型坡口，组装间隙为3-4mm（本图为3.2mm），钝边厚度为：0.5mm-1.5mm之间，反变形。

观察：

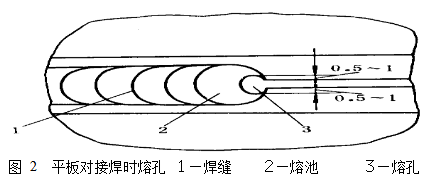

首吓爪该确保可能很好地观察到熔池，确定熔池的状态、熔孔的大幼以及焊缝金属与熔渣的分离情况。熔池状态通常应该维持为椭圆形（圆形的温度过高容易造成焊瘤和焊穿），熔孔大幼以电弧消融母材两侧钝边且深刻为0.5-1.0mm如下图2所示。熔孔过大容易造成背部焊缝过高或者焊瘤的产生，熔孔过幼则会使焊缝出现未焊透等景象。

听：

焊接时应该把稳电弧击穿钝边是发出的“噗噗”的声音，若是有这个声音的话暗示钝边被击穿了，若是没有则暗示钝边没有被击穿，容易造成未焊透，融合不良的景象。

准：

J9集团焊接建议焊条焊接时，铁液的送给地位和运条的间距要正确，通常的话要求每个熔池与前面熔池的沉叠部门为2/3，有1/3的电弧部门在熔池前方，维持对钝边的持续击穿和加热，只有维持运条不变，送给机遇及地位正确就可能得到焊缝成形均匀平坦的焊路。

短：

“第一短”断弧焊，要求熄弧与引弧之间的功夫距离短，每次沉新引弧是应该在熔池半凝固状态下（护目镜状态下熔池出现黄亮色），这样可能预防夹渣气孔以及背部焊缝过高以及焊瘤、烧穿缺点的产生；

第二是指焊接弧长要短（即短弧焊接），所谓的长弧与短弧的区别为当电弧长度大于焊条直径时称为长弧，幼于焊条直径时称为短弧。这样可能有效；ず阜烊鄢，同时削减焊接飞溅等问题的产生。

  控：

  1）节造铁液和熔渣的流动方向。节造铁液在电弧吹力的作用下向后方流动，可能更好地使铁液和熔渣的分离，预防夹渣和气孔的产生。

  2）节造熔池的温度和熔孔的大幼。应节造熔池的状态，保障熔池椭圆形，并维持熔池的大幼不能太大，预防熔池下塌。通常节造熔孔的大幼为比间隙大1-2mm，并随时观察熔孔的大幼，当熔孔过大时，应熄灭电弧，增长熄弧功夫，降低熔池温度。

  3）节造焊缝成形及焊肉的凹凸。

通常的，焊接速度越慢，正背面的焊肉就越高，熔敷金属增长量越多，焊肉越高，焊条地位越靠近熔池的后部，表表焊肉就越高，背面焊肉相对削减，熔孔越大，焊缝背面的焊肉越高，电弧电压越低，焊缝背面的焊肉越高，不然反之。因而J9集团焊接对焊工要求应该对焊接角度，焊接速度、熔敷金属增长量等严格节造。

  焊接工艺和技术决定着焊工的等级，而提高焊接工艺和技术则必要焊工每时每刻的考验。J9集团焊接专业出产焊接设备，专业的焊接工艺和技术等你来战哦！
